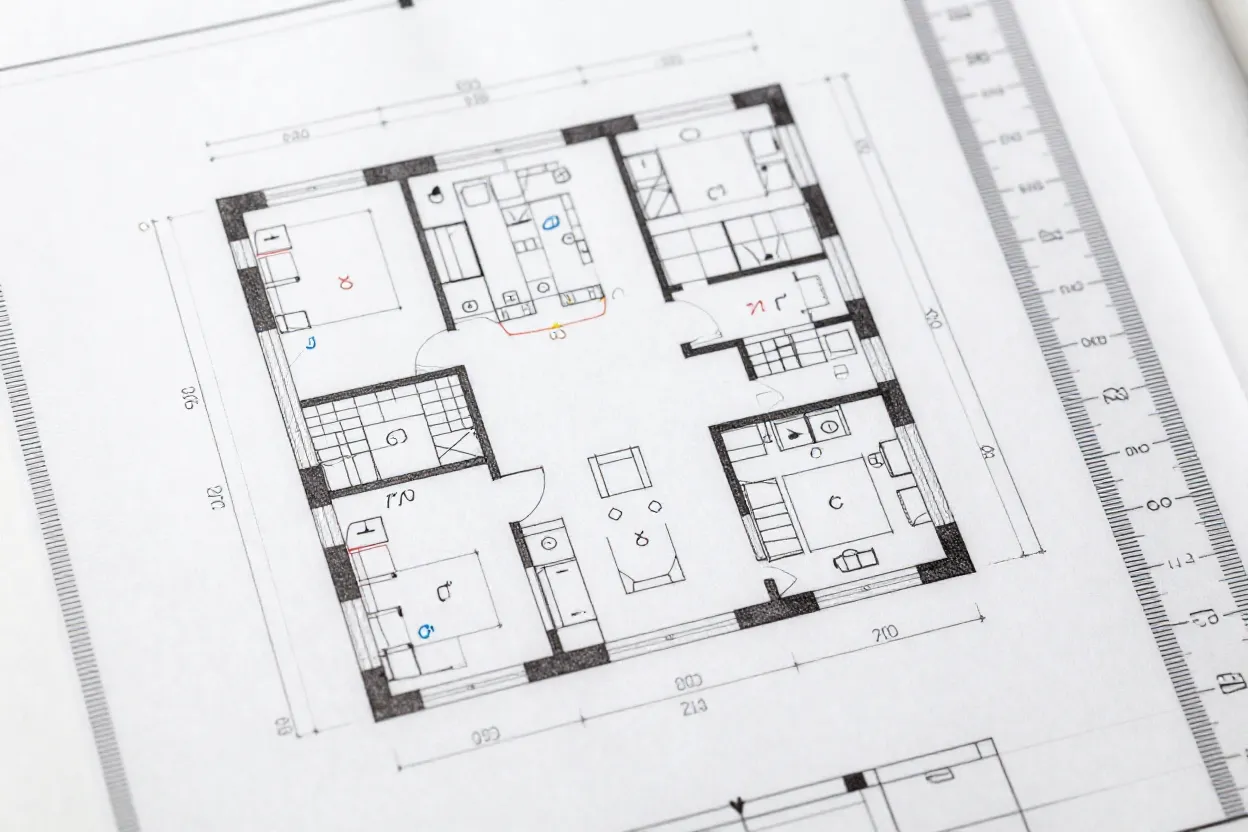

Planta baixa de casas: símbolos técnicos que você precisa saber
Você consegue olhar para uma planta baixa e entender exatamente onde ficam as portas, janelas e tomadas? Se a resposta é não, você não está sozinho. Segundo pesquisa da Câmara Brasileira da Indústria da Construção, erros de interpretação de projeto são responsáveis por 28% dos retrabalhos em obras residenciais — problemas que poderiam ser evitados se o proprietário soubesse ler os símbolos básicos. Neste guia visual, você vai aprender os **25 símbolos mais importantes** em plantas baixas de casas, ganhando autonomia para avaliar projetos, comunicar-se com profissionais e acompanhar sua obra com confiança.
Por que entender símbolos de planta baixa é essencial
A planta baixa é a **linguagem universal** entre você, o arquiteto, o engenheiro, o pedreiro e o eletricista. Quando todos interpretam os mesmos símbolos da mesma forma, a chance de erros de execução cai drasticamente. Imagine encomendar uma porta de correr e descobrir na instalação que o projeto indicava porta de abrir — erro que poderia ter sido identificado semanas antes se você soubesse distinguir os símbolos. Ou pior: descobrir que a janela do quarto ficou menor que o esperado porque você confundiu as cotas no projeto.
Além de evitar erros, entender a planta baixa permite **participar ativamente das decisões** do seu projeto. Você consegue avaliar se o layout proposto atende suas necessidades, sugerir alterações de forma fundamentada e questionar escolhas que não fazem sentido para seu estilo de vida. Essa autonomia é especialmente valiosa quando você está trabalhando com planta pronta ou projeto de baixo custo, onde o acompanhamento do arquiteto pode ser limitado. A boa notícia é que os símbolos mais importantes são intuitivos e podem ser aprendidos em poucos minutos de estudo.
Símbolos de paredes, estrutura e aberturas
As **paredes de alvenaria** são representadas por linhas duplas paralelas, com espessura proporcional à escala do desenho (tipicamente 15cm em escala 1:50). Paredes mais espessas (20cm ou mais) geralmente indicam elementos estruturais ou divisórias com isolamento. **Paredes de drywall** aparecem com linha dupla mais fina (10-12cm) ou com hachura específica indicando a estrutura metálica interna. **Pilares estruturais** são representados por quadrados ou retângulos preenchidos, frequentemente com notação (P1, P2, etc.) que remete à planta estrutural. **Vigas** aparecem na planta de forro com linha tracejada indicando sua projeção.
As **portas de abrir** são o símbolo mais reconhecível: um arco de 90 graus indica a área de abertura, com linha conectando ao batente. A posição do arco mostra para que lado a porta abre. **Portas de correr** são representadas por retângulo estreito no vão, com linha tracejada indicando o percurso do painel. **Janelas** aparecem como três linhas paralelas no vão da parede, com as linhas internas representando o vidro e as externas as esquadrias. **Basculantes** têm símbolo similar às janelas, mas com linha diagonal indicando o eixo de abertura. Confira também nosso artigo sobre planta pronta para entender como aplicar esse conhecimento na personalização do seu projeto.
Símbolos hidráulicos e elétricos essenciais
Os **símbolos hidráulicos** indicam posição de louças e equipamentos. A **pia** aparece como retângulo com círculo indicando cuba, podendo ter linha de ralo. O **vaso sanitário** é representado por forma oval ou retangular característica, com conexão à parede indicando a saída de esgoto. **Box de chuveiro** aparece como quadrado ou retângulo com círculo central (ralo) e, frequentemente, linhas indicando paredes de vidro. **Tanque e máquina de lavar** têm símbolos específicos que variam conforme convenção do escritório, mas geralmente incluem indicação de ponto de água e esgoto.
Os **símbolos elétricos básicos** ajudam a entender a distribuição de energia. **Tomadas** são representadas por semicírculo na parede (baixa), círculo com linha (média altura) ou círculo com duas linhas (alta). **Interruptores** aparecem como pequeno retângulo com linha indicando o ponto. **Pontos de luz** no teto são círculos com 'X' interno ou símbolo de lâmpada. A **legenda do projeto** (normalmente na lateral ou rodapé da folha) explica todos os símbolos específicos utilizados pelo profissional que elaborou a planta, servindo como dicionário para qualquer dúvida de interpretação.
Como ler cotas, medidas e escalas corretamente
As **cotas** são as medidas indicadas na planta, essenciais para entender dimensões reais de ambientes e aberturas. No Brasil, a convenção é usar **centímetros** para cotas gerais e **metros** para dimensões externas e áreas. Uma cota de '320' em um ambiente significa 320 centímetros ou 3,20 metros. Linhas de cota são finas, com terminações em setas ou traços a 45 graus, e sempre indicam a distância entre dois pontos claramente marcados. **Cotas internas** mostram dimensões de cômodos; **cotas externas** mostram dimensões da edificação como um todo.
A **escala** define a proporção entre o desenho e a realidade. As escalas mais comuns em plantas residenciais são **1:50** (1 centímetro no papel = 50 centímetros reais) e **1:100** (1 centímetro = 100 centímetros ou 1 metro). Para calcular a medida real a partir do desenho, multiplique a medida no papel pelo denominador da escala. Uma parede de 8cm no papel em escala 1:50 mede 8 x 50 = 400cm = 4 metros na realidade. O **nível de piso** é indicado por símbolo específico (geralmente círculo com cruz) acompanhado de número que representa a altura em relação a um ponto de referência, tipicamente o nível da rua.
Glossário rápido de termos técnicos
**Área construída**: soma de todas as áreas cobertas da edificação. **Área útil**: área interna dos cômodos, descontando paredes. **Pé-direito**: altura do piso ao teto. **Vão livre**: distância entre paredes ou pilares sem obstrução. **Recuo**: distância obrigatória entre a edificação e os limites do terreno. **Taxa de ocupação**: percentual máximo do terreno que pode ser construído. **Coeficiente de aproveitamento**: relação entre área construída total e área do terreno. **Alinhamento**: linha virtual que define o limite frontal do terreno com a rua.
**Verga**: viga sobre abertura (porta/janela). **Contraverga**: reforço sob abertura. **Baldrame**: viga de fundação sobre o solo. **Radier**: laje de fundação. **Platibanda**: mureta que esconde o telhado na fachada. **Beiral**: prolongamento do telhado além da parede. **Cumeeira**: linha mais alta do telhado. **Água de telhado**: cada face inclinada da cobertura. Conhecer esses termos facilita a comunicação com profissionais e o entendimento de contratos e orçamentos de obra.
Da planta baixa à decoração: visualizando o projeto final
Entender a planta baixa é o primeiro passo; **visualizar como o ambiente ficará decorado** é o próximo. Com ferramentas de simulação por IA, você pode transformar a planta técnica em imagem realista de como seu espaço vai parecer mobiliado e decorado. O processo conecta o abstrato (linhas e símbolos) ao concreto (foto do seu futuro lar), ajudando a tomar decisões de acabamento e mobiliário enquanto a obra ainda está no papel.
A simulação é especialmente útil para **validar proporções** que nem sempre são óbvias na planta técnica. Aquele quarto de 3x3 metros parece grande no desenho, mas como ficará com cama de casal, guarda-roupa e criados-mudos? A sala de 4x5 metros comporta o sofá em L que você deseja? Essas perguntas são respondidas visualmente, permitindo ajustes no projeto antes que se tornem problemas na obra. Confira também nosso artigo sobre simulador de decoração online grátis vs pago para entender qual ferramenta usar em cada caso.
Conclusão
Dominar os símbolos de planta baixa de casas transforma você de espectador passivo em participante ativo do seu projeto. Os 25 símbolos essenciais — paredes, portas, janelas, instalações e cotas — formam o vocabulário básico que permite entender qualquer planta residencial, comunicar-se com profissionais e identificar problemas antes que se tornem erros de obra. Com esse conhecimento, você ganha autonomia para avaliar plantas prontas, acompanhar construções e até propor alterações fundamentadas no projeto da sua casa.
Qual símbolo de planta baixa você tinha dificuldade de entender antes deste guia? Agora que você domina a linguagem técnica, experimente visualizar a decoração da sua planta e veja como os ambientes podem ficar na realidade.
